濟南翰森發貨四通道液壓加載系統

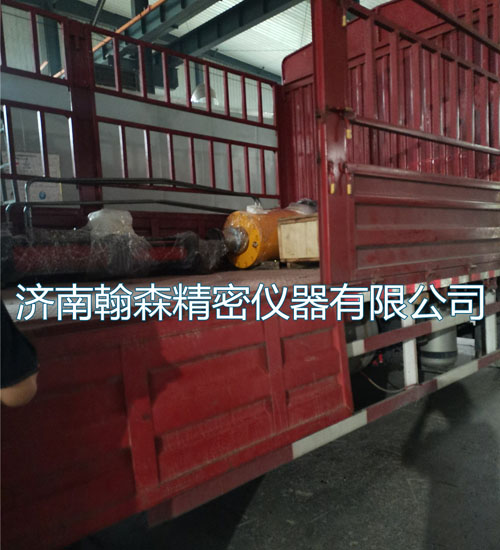

      濟南翰森精密儀器有限公司于06月30日打包裝車四通道液壓加載系統發往河南。

一、產品簡介：

      四通道液壓加載系統的研制、開發過程中博采guoji著名電液伺服動態試驗機公司的開發制造經驗，采用“單元化、模塊化、標準化”開發理念，吸取guojixianjin電液伺服動態試驗機技術，結合國內用戶的實際使用狀況設計而成。電液伺服五通道協調加載疲勞試驗機的關鍵配套元件選用guoji、國內同類產品的著名品牌產品。大大提高了系統的穩定xing和可靠xing，系統的關鍵單元和元件jun采用當今guojixianjin技術制造，整個試驗系統的整體xing能與guoji著名動態試驗機公司產品技術水平相當。該系列產品具有使用方便，控制精度高，可靠xing好等特點。

二、結構特點及功能

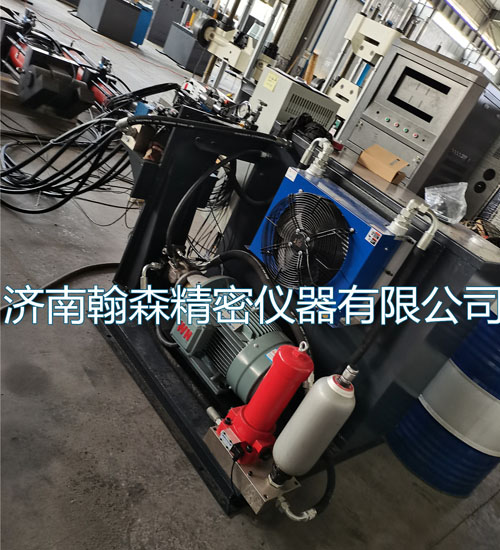

      四通道液壓加載系統根據多通道加載的需求特xing設計而成，該液壓系統分為三個部分：液壓油源部分；四通道控制部分和作動器部分。

三、主要技術參數

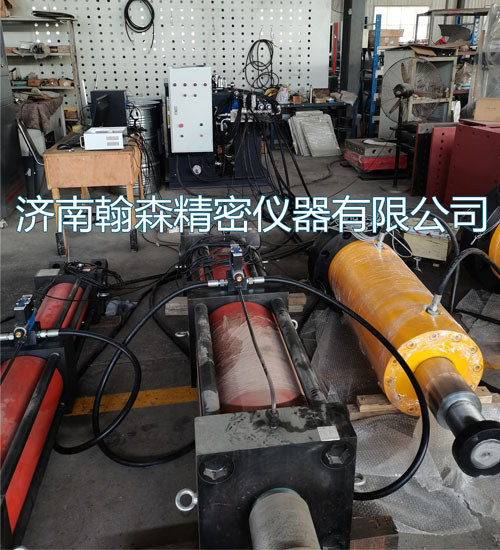

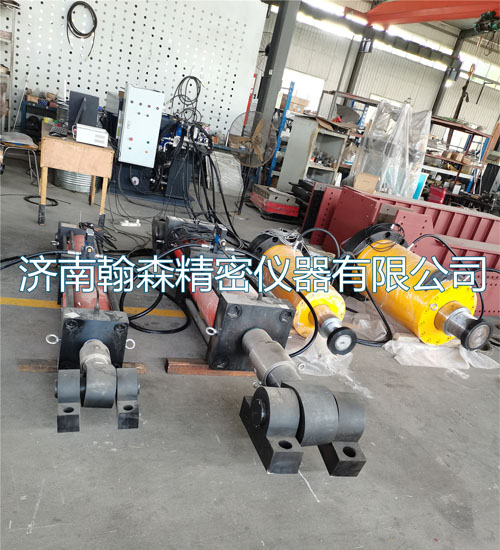

1. 1500KN作動器

1.1使用壓力≯25MPa；

1.2出力：zui大壓力1500KN，zui大拉力1000KN；

1.3作動器行程：±300mm；

1.4有效出力率≥0.98；

1.5采用單出桿雙作用結構；前后帶球鉸；

1.6作動器帶負荷傳感器：量程±1500kN；精度：±0.3%；安裝在作動器活塞桿與前球鉸之間；

1.7作動器帶內置式位移傳感器：量程±300mm；分辨率0.01mm；

2. 2000kN作動器：

2.1使用壓力≯25MPa；

2.2出力：zui大壓力2000KN，zui大拉力1000KN；

2.3作動器行程：±200mm；

2.4有效出力率≥0.98；

2.5采用單出桿雙作用結構；前后帶球鉸；

2.6作動器帶負荷傳感器：量程±2000kN；精度：±0.3%；安裝在作動器活塞桿與前球鉸之間；

2.7作動器帶內置式位移傳感器：量程±200mm；分辨率0.01mm；

2.8橫置、豎置、倒置xing能一致，無滲油。

3. 2500KN作動器

3.1使用壓力≯25MPa；

3.2出力：zui大壓力2500KN，zui大拉力1500KN；

3.3作動器行程：±300mm；

3.4有效出力率≥0.98；

3.5采用單出桿雙作用結構；前后帶球鉸；

3.6作動器帶負荷傳感器：量程±2500kN；精度：±0.3%；安裝在作動器活塞桿與前球鉸之間；

3.7作動器帶內置式位移傳感器：量程±300mm；分辨率0.01mm；

4. 4000kN作動器：

4.1使用壓力≯25MPa；

4.2出力：zui大壓力4000KN，zui大拉力2000KN；

4.3作動器行程：±200mm；

4.4有效出力率≥0.98；

4.5采用單出桿雙作用結構；前后帶球鉸；

4.6作動器帶負荷傳感器：量程±2000kN；精度：±0.3%；安裝在作動器活塞桿與前球鉸之間；

4.7作動器帶內置式位移傳感器：量程±200mm；分辨率0.01mm；

4.8橫置、豎置、倒置xing性能一致，無滲油。

四、工作環境

      為了保證您購買的YAW-4000四通道液壓伺服加載系統能保持在較長時期內正常運轉,請?jiān)谝韵聴l件下運行：

a.環境溫度：-5℃～45℃

b.環境濕度:≤95％

c.穩固的基礎上水平安裝

d.在無震動的環境中

e.周圍無腐蝕xing介質

f.在無明顯電磁場干擾的環境中

g.供電電源:三相五線制，AC380V±10％，50HZ±2％

h.工業供水:壓力為0.1～0.4MPa，通常為0.2MPa

i.周邊環境:通風、光線良好；低灰塵

j.公用接入:管線接入至布置區域旁立柱

k.為了方便試驗操作以及維修，試驗臺周圍應留有一定的空間

五. 吊運和保管

5.1  吊運時應注意起吊位置，保持重心線和地面垂直，速度不宜過快，以保證試驗機不傾斜和松動，避免影響試驗機的精度。

5.1.1設備開箱后拆除固定橫木等，緩慢將設備抬起，升高到一定高度后將主機緩慢落下至適當?shù)奈恢谩?/span>

5.1.2 微機系統和控制器應輕拿輕放，注意上下面的方向，以避免線路的松動。

5.2 產品拆箱前，應保證放在干燥通風、無日曬雨淋的地方。以避免試驗機產生銹蝕并影響試驗機的正常運行和精度。

六. 安裝和調整

      試驗機應安裝在符合工作條件下的環境中。

6.1 按要求接好380V電源和220V微機以及全數字控制器電源線，同時連接好各部分之間的連接線和地線，全部的電纜線應布置在電纜管內。

6.2 將油管接好，啟動電機，使油壓處于低壓狀態，觀察電機的旋轉方向，從電極尾部看，電機順時針旋轉，為油泵的正常工作狀態，否則應將380V電源線進行調整。

七. 使用與操作

7.1   使用前的準備與檢查

7.1.1 檢查油源油箱內的液壓油是否充足，油管及電纜線連接是否正確完好，無松動現象。

7.1.2 檢查電源線，包括380V電源和220V電源，微機以及控制器電源線是否正確。

7.1.3 檢查控制器后面板各接口是否接好，與計算機連接是否正確及各種調線連接是否正確。

7.2 試驗機操作程序

7.2.1啟動步驟

（1）合閘總電源；

（2）打開穩壓電源開關，啟動全數字伺服控制器（控制器大約需要幾分鐘的時間才能完全啟動）。

（3）打開計算機啟動試驗軟件。

（4）查加緊和升降控制臺的控制開關是否都處在安全狀態；橫梁應在加緊狀態 ，如果有試樣處在加緊狀態，否則松開狀態。檢查三個紅急停按鈕是否出去打開狀態，正常狀態應處于松開狀態。

7.2.2安裝試樣

將相應試樣附具與被測試樣連接，通過點擊試驗軟件將試樣可靠的與作動器連接。

7.3 運行試驗軟件，詳細操作見關于軟件操作說明書的隨機文件。

7.4 如果需要更換試件繼續試驗，卸下舊試樣，再繼續。

7.5 如果不需要再試驗了，關閉液壓源，退出控制程序，關閉計算機。

7.6 關閉電源，擦拭設備，將試驗臺用布罩起來。

濟南翰森精密儀器有限公司是一家試驗機設計、裝配、銷售一條龍服務的試驗機生產廠家。目前公司主要經營疲勞試驗機（動態、靜態）、液壓試驗機、電子試驗機、壓力試驗機（電子、液壓）、moca磨損試驗機。更多資訊可以關注濟南翰森精密儀器有限公司網站http://www.zjyseo.org
