MMG-10高溫真空摩擦磨損試驗機
一、外觀

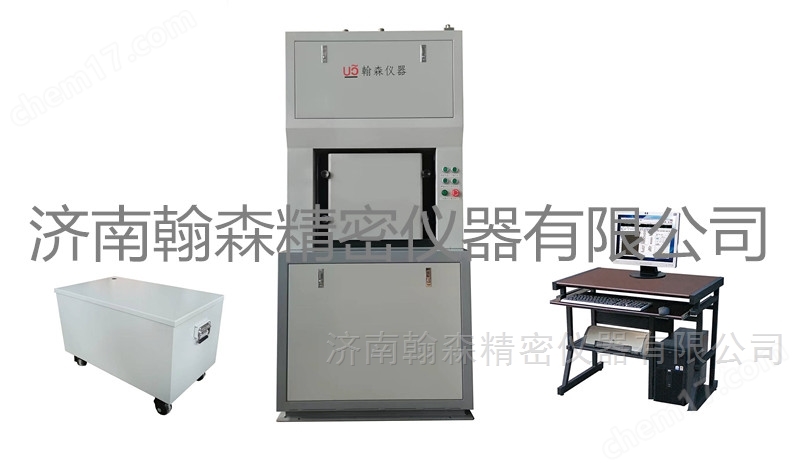

MMG-10高溫真空摩擦磨損試驗機試驗機主體結構為機電液一體式結構,主機的右側為計算機控制顯示部分。整機結構大方,操作方便。具體如下圖所示
二、概述
該機在一定的接觸壓力下,具有高溫、常溫、氣氛保護等狀態下的滑動運動的摩擦形式,具有無級調速系統,可在極低速或高速條件下,用來評定潤滑劑、金屬、塑料、涂層、橡膠、陶瓷等材料的摩擦磨損性能,特別是高溫、氣氛保護狀態下的三體磨損性能具有.并且有很大的摩擦副擴展空間,例如低速銷盤(具有大盤與小盤,單針與三針)摩擦功能、四球長時抗磨損性能和四球滾動接觸疲勞、球—青銅三片潤滑性能、以及止推墊圈、球—盤、泥漿磨損、橡膠密封圈的唇封力矩和粘滑摩擦性能的試驗。
本試驗機為機電液一體化精密試驗儀器。采用進口液壓泵為動力源,溢流、節流、換向閥均為中國臺灣原裝。液壓缸采用無摩擦柱塞缸,保證力值準確。主軸電機選用東元伺服一體化調速系統及電機,轉速穩定,扭矩大,調速范圍寬,噪音小。測量參數包括試驗力、摩擦力、試驗時間、試驗周期(主軸轉數)。對于四種參數可根據所研究的材料預置,以達到最佳使用效果,當任何一個參數超過預置值時,對應的報警燈亮,同時主軸停止轉動。所有的測量軸結果均可以在計算機屏幕上實時顯示,同時記錄試驗曲線。并保存試驗曲線。
三、主要技術指標
1. 試驗力
1.1軸向試驗力工作范圍(無級可調) 10~10kN
1.2試驗力示值相對誤差 ±1%
1.3試驗力示值零點感量 ±1.5N
1.4試驗力自動加荷速率 500N/min
1.5試驗力長時自動保持示值相對誤差 ±1%
2. 摩擦力矩
2.1測定最大摩擦力矩 15N.m
2.2摩擦力矩示值相對誤差 ±2%
2.3摩擦力荷重傳感器 500N
2.4摩擦力臂距離 50mm
3. 主軸無級變速范圍
3.1單級無級變速系統 1~2000r/min
3.2主軸轉速誤差 ±1%
4. 試驗介質: 氣體、磨料等。
5. 試驗機加熱系統
5.1筒式加熱爐 室溫~1100℃
5.2 S型熱電偶 2支(配筒式加熱爐)
5.3溫度控制精度 ±(0.3+0.005t)℃
式中“t”為試驗溫度絕對值
6.試驗機主軸錐度: 1:7
7.試驗機主軸與下副盤最大距離 >75mm
8.試驗機主軸控制
8.1手動控制 可手動啟動或停止
8.2時間控制 可以設定任意試驗時間
8.3轉數(周期)控制 可以設定試驗轉數
8.4摩擦力矩控制 可預置摩擦力矩控制
8.5 微機控制 可設定程序控制
9.試驗機時間顯示與控制范圍 1s~999小時
10.試驗機轉數(周期)顯示與控制范圍 (1~99)×105
11.試驗機主電機輸出最大力矩 15N.m
12.高溫爐真空度 10-2 托
