3000kN/5000kN微機控制臥式拉力試驗機------浙江臺州案例

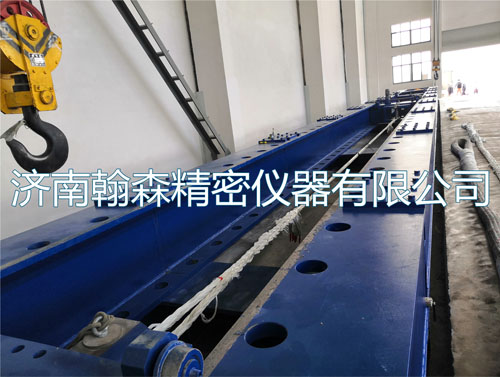

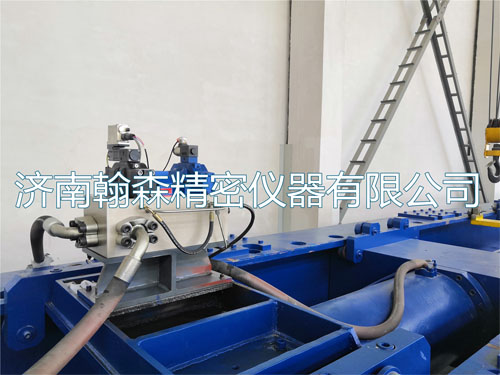

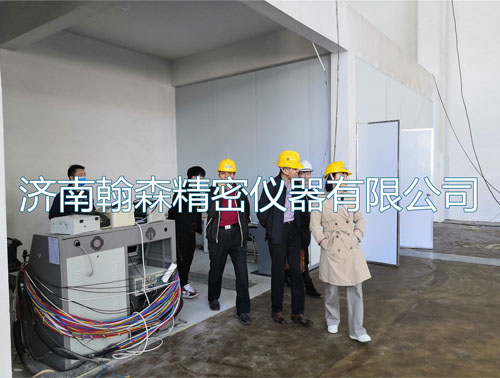

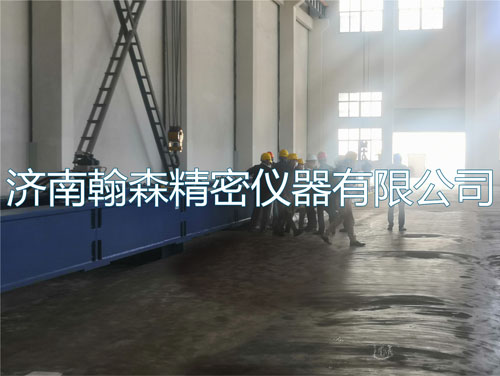

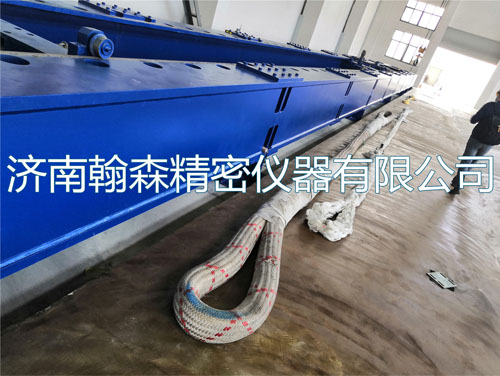

浙江臺州3000kN/5000kN微機控制臥式拉力試驗機已交付使用,得到用戶單位一致認可,如圖所示:
主要技術參數:
1.zui大試驗力:3000kN;
2.測力范圍: 60kN~3000kN 全程不分檔 ;
3.試驗力準確度:±1%;
4.zui大試驗空間:29000mm(有級調整500mm一檔);
5.活塞行程:3000mm;
6.位移測量范圍:0-3000mm;變形測量范圍200--3000mm;
7.位移及變形測量分辨率:0.01mm;
8.拉頭空載快回速度:不小于4000mm/min;
9.試驗速度:0-4000mm/min;
10.工作中心高:500mm;試驗空間寬度:1500mm;
11.測力方式:拉壓式負荷傳感器測力;

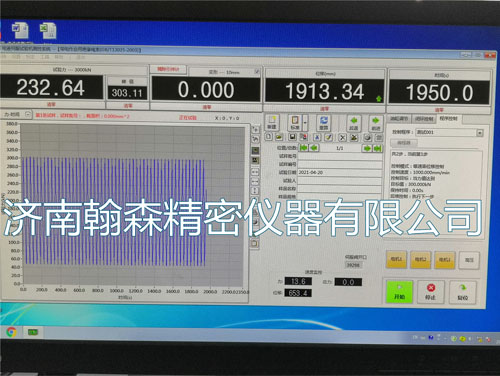

12.控制試驗方式:計算機自動控制試驗過程,具備恒速位移、恒速力和疲勞三個功能的控 制模塊,其中包括定位移和恒張力等模式。計算機屏幕顯示試驗力及試驗曲線,按試驗 方法的要求自動處理試驗數據;
13.試樣夾持方式:根據用戶所提供試樣定制
13.主機外形尺寸約(長*寬*高):42000x2440x1200mm;
14.可顯示多種試驗曲線:力-位移、力-時間、力-變形、應力-應變等。

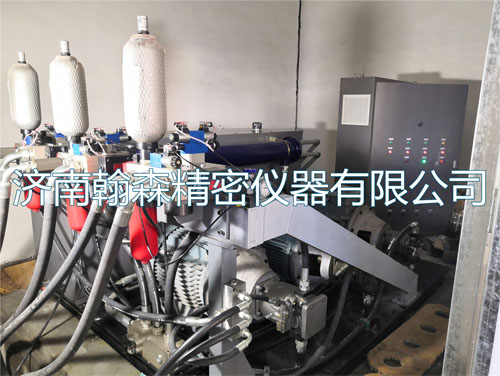

15.300噸和500噸兩套油缸使用一臺工控機進行控制,一套軟件具備300噸和500噸兩個通 道,而且能夠達到兩個通道同時工作,互不影響。
